El crecimiento de las instalaciones fotovoltaicas sobre cubierta está transformando el diseño de edificios. AIFIm destaca la importancia de la compatibilidad entre impermeabilización y sistemas fotovoltaicos.

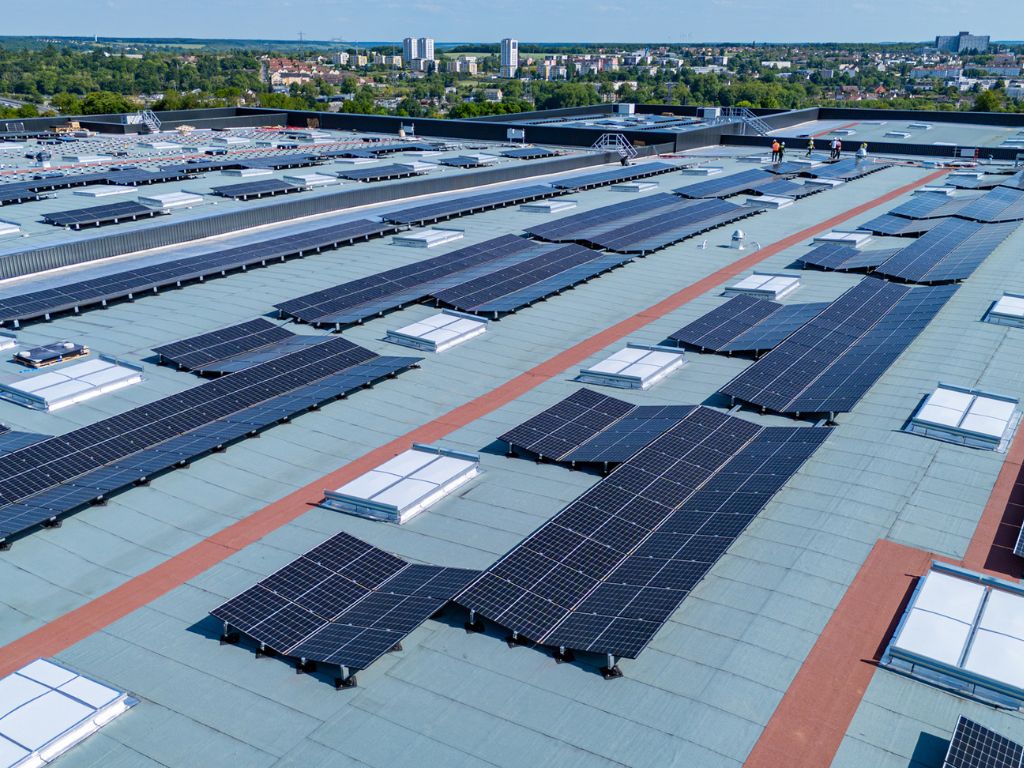

El crecimiento de las instalaciones fotovoltaicas sobre cubierta está impulsando una transformación significativa en el diseño y ejecución de edificios industriales, logísticos, terciarios y residenciales. La necesidad de optimizar la generación energética está acelerando la incorporación de paneles solares en cubiertas existentes y de nueva construcción, planteando nuevos retos técnicos relacionados con la durabilidad, la seguridad y la compatibilidad entre sistemas.
La cubierta deja de ser únicamente un elemento de cierre para asumir funciones vinculadas a la producción energética y a la compatibilidad entre sistemas constructivos e instalaciones técnicas.
“La impermeabilización es el sistema que protege al edificio de la acción de los agentes externos, especialmente el agua, por eso siempre que se vaya a realizar una instalación, ha de hacerse con el objetivo de preservar su funcionalidad y garantizar su durabilidad, seguridad y resistencia. Ahora bien, la cubierta, como infraestructura multifuncional debe responder simultáneamente a esos requisitos de protección, pero también a los relacionados con la eficiencia energética y generación renovable. Esta evolución exige un diseño integrado desde las fases iniciales del proyecto para garantizar la durabilidad y seguridad del conjunto", señalan desde AIFIm.
Complejidad del sistema en cubiertas solares
En cubiertas solares, la exigencia se intensifica debido a la interacción entre estructura soporte, aislamiento, lámina o membrana impermeabilizante e instalación fotovoltaica. Esta interacción condiciona el comportamiento global del sistema, afectando a su durabilidad, seguridad y mantenimiento.
La durabilidad de la impermeabilización resulta crítica si se considera que la vida útil de los sistemas fotovoltaicos, según el IEA PVPS de la International Energy Agency, supera habitualmente los 25 años.
Asimismo, los paneles pueden alterar el comportamiento frente al fuego, dificultando la extinción o favoreciendo la propagación si no se prevén pasillos técnicos, puntos de inspección e itinerarios de intervención adecuados que acoten correctamente las islas de paneles y actúen como cortafuego.
Solicitaciones adicionales en cubiertas con sistemas fotovoltaicos
A las solicitaciones (mecánicas, térmicas, etc.) habituales en cubiertas convencionales los sistemas fotovoltaicos incorporan nuevas acciones como incrementos de cargas permanentes (por estructuras o lastrados), cargas puntuales en apoyos y el efecto del viento sobre módulos y fijaciones, conforme al CTE (DB SE-AE) y Eurocódigos.
Además, los módulos modifican el régimen térmico de la cubierta, generando diferencias de temperatura que, en sistemas con ventilación limitada, pueden acelerar el envejecimiento de membranas y afectar a la estabilidad del conjunto.
Compatibilidad entre sistemas fotovoltaicos e impermeabilización
Uno de los aspectos críticos es la compatibilidad entre la impermeabilización y sistemas de soporte y fijación de los paneles: desde AIFIM recomiendan que los apoyos y elementos para la fijación no comprometan ni deformen el aislamiento y que su instalación se realice sin perforaciones, ni sellados que pongan en riesgo la estanqueidad de la cubierta. Deben de ser compatibles con las diferentes tecnologías de impermeabilización y ofrecer garantías de durabilidad y de estanqueidad. Además, para el éxito de su instalación, es fundamental tener en cuenta tanto la extensión de la cubierta, la carga máxima permitida, así como la estabilidad de la estructura.
La fijación del panel debe atender no solo a la estanqueidad, sino también a cargas dinámicas, resistencia mecánica, compatibilidad química y mantenimiento a lo largo del ciclo de vida.
Los fabricantes asociados a AIFIm han desarrollado soluciones específicas para sistemas fotovoltaicos sobre membranas impermeabilizantes, orientadas a asegurar la compatibilidad funcional y reducir intervenciones sobre la lámina.
Patologías asociadas a cubiertas con instalación fotovoltaica
La instalación de paneles solares en cubiertas puede generar algunas patologías que deben ser tenidas en cuenta para evitar el aumento de la siniestralidad, garantizando siempre la estanqueidad como principal prestación en la funcionalidad del edificio.
Por ello AIFIm insiste en la importancia del diseño, coordinación, ejecución y mantenimiento de la cubierta solar para prevenir las patologías.
Entre las más frecuentes destacan: la pérdida de espesor del aislamiento por cargas elevadas, perforaciones accidentales de la membrana durante el montaje, desplazamientos por acción del viento, colapso por sobrecarga y degradación de sellados y remates.
Estas patologías evidencian la necesidad de integrar desde el proyecto criterios de accesibilidad y, especialmente, de planificación del mantenimiento durante todo el ciclo de vida, incluyendo inspecciones e intervenciones periódicas y la compatibilidad entre el mantenimiento de cubierta y el del sistema fotovoltaico.
Seguridad frente a incendio y requisitos normativos
La implantación de sistemas fotovoltaicos refuerza la exigencia de seguridad frente al fuego en cubiertas.
En España, las condiciones se recogen en el CTE DB SI y el RSCIEI. El requisito Broof(t1) se aplica al sistema completo de cubierta, evaluado mediante las normas europeas UNE-EN 13501-5 y UNE-CEN/TS 1187:2012.
Los fabricantes asociados a AIFIm disponen de configuraciones ensayadas que permiten acreditar el comportamiento del sistema frente al fuego exterior conforme a la regulación nacional aplicable. Entre estas soluciones se incluyen sistemas de cubierta con distintos tipos de membranas impermeabilizantes clasificados BROOF(t1), configuraciones con protección pesada mediante grava o losetas, así como sistemas de fijación e integración fotovoltaica diseñados, evaluados y ensayados como parte de un conjunto completo de cubierta. En este sentido, el apartado 2.2 del Anejo II del Real Decreto 842/2013, de 31 de octubre, contempla la clasificación sin necesidad de ensayo de determinados revestimientos de cubierta frente a la acción de un fuego exterior, incluyendo este tipo de soluciones con protección pesada.
Ciclo de vida y coordinación de interfaces
El diseño debe abordarse desde una perspectiva de ciclo de vida, asegurando coherencia entre la durabilidad de la impermeabilización y la vida útil de la instalación fotovoltaica.
La interfaz entre ambos sistemas es un punto crítico que requiere definición detallada en el proyecto y coordinación entre fabricantes, proyectistas, instaladores y direcciones facultativas. Su definición insuficiente puede derivar en soluciones improvisadas en obra que comprometan estanqueidad, durabilidad y accesibilidad.
El mantenimiento debe planificarse de forma integrada para ambas instalaciones, garantizando intervenciones sin afectar al comportamiento global del sistema.
Diseño integrado como estrategia de prevención
La cubierta fotovoltaica debe definirse como un sistema técnico completo, evitando soluciones parciales o ajustes en obra.
El proyecto debe incluir una prescripción completa del sistema de cubierta, contemplando capas, fijaciones, compatibilidades e interacciones con la instalación fotovoltaica.
Deben evitarse soluciones hechas a la medida no evaluadas en términos de estanqueidad, cargas, durabilidad o mantenimiento.
Se recomienda una especificación técnica integrada elaborada entre profesionales expertos que aporte la seguridad exigible al sistema completo.
La correcta definición en proyecto constituye el principal factor de prevención, asegurando soluciones duraderas, coherentes y seguras.
